HIWIN产品系列

为服务客户因应其对产品多样性的需求，除了适用一般工具机产业的HG系列外，更研究开发出较适合自动化产业的EG系列以及适合于单轴设备使用的WE/QW系列;且研究开发出适合高刚性需求产业的RG/QR系列及微小型机械半导体产业适用之MGN/MGW系列;并针对高科技产业研究开发出具有高速、宁静、低发尘需求的QH/QE系列产品。

HG系列-重负荷型滚珠直线导轨


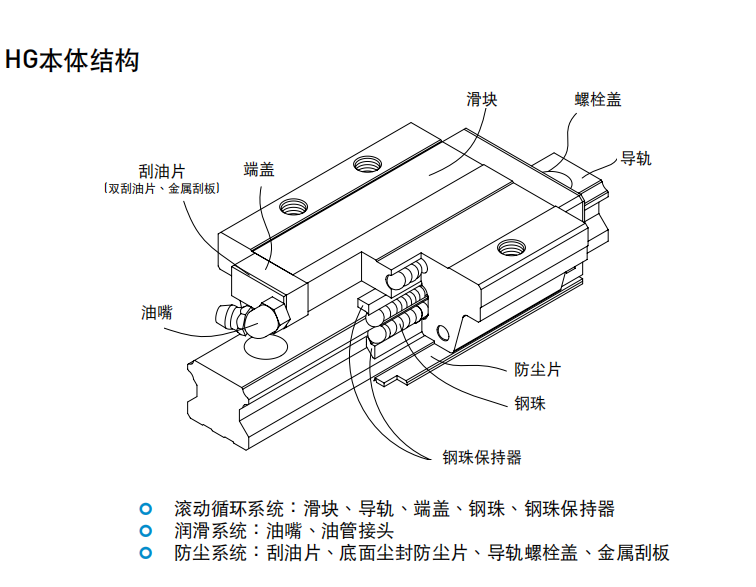

HG系列直线导轨，为四列式单圆弧牙型接触直线导轨，同时整合最佳化结构设计之超重负荷精密直线导轨，相较于其他之直线导轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，HIWIN四列式超重负荷直线导轨，即为基于此理念开发之产品。

HG系列直线导轨特点

（1)自动调心能力
来自圆弧沟槽的DF[45°-45°]组合，在安装的时候，借由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而得到高精度稳定的平滑运动。

(2)具有互换性
由于对生产制造精度严格管控，直线导轨尺寸能维持在-定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块， 亦可分开储存导轨及滑块，以减少储存空间。

(3)所有方向皆具有高刚性
运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。


产品规格说明

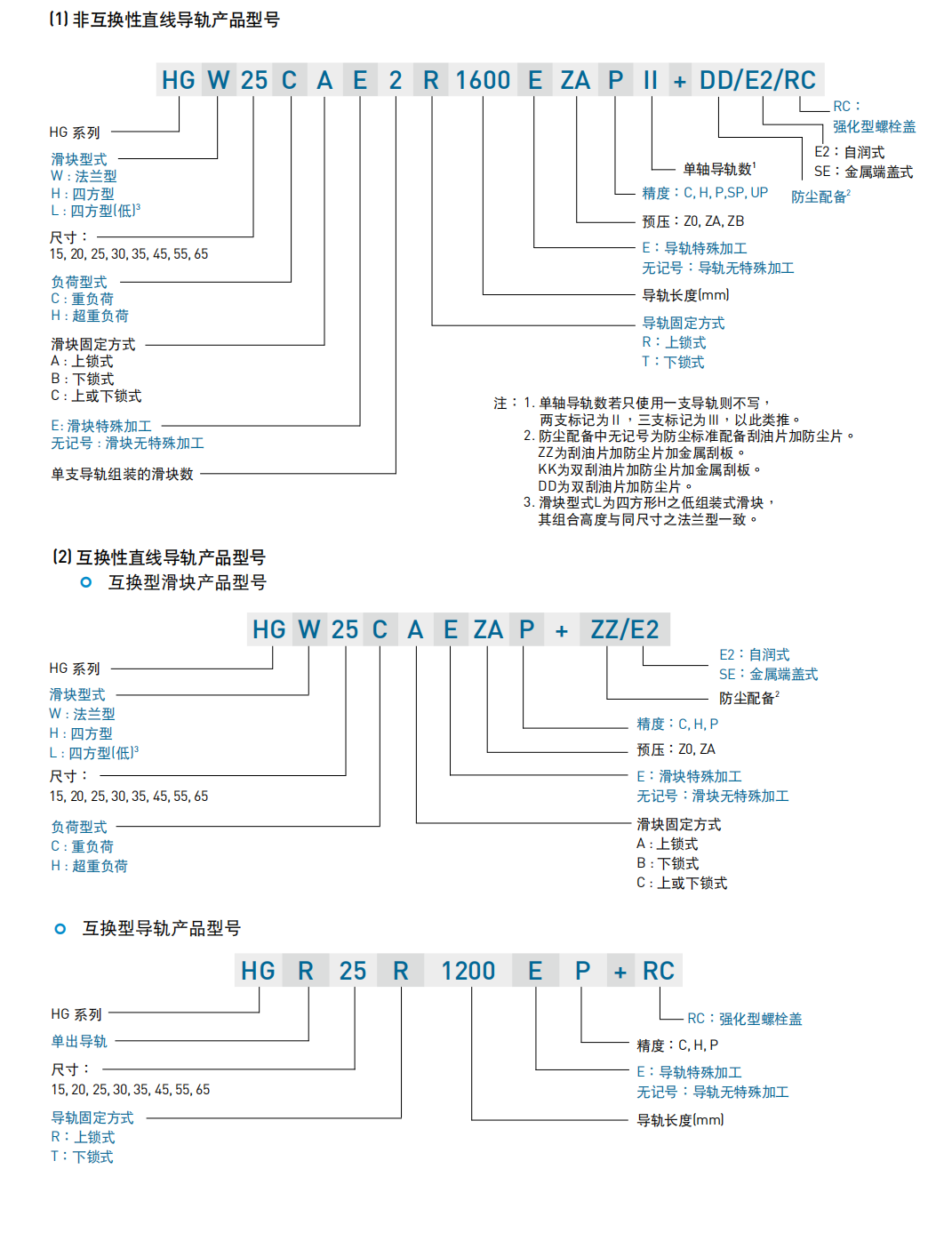

HG系列分为非互换性及互换性型两种线性滑轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之超高精度，不过由于HIWIN在製造上有良好的尺寸控制及严格的品质要求，互换性型之组合精度目前已达到一定的水准，对不需配对安装线性滑轨的客户而言，是一项很好的选择。线性滑轨的产品规格型号主要标明线性滑轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。

HG系列型式
(1)滑块型式
HIWIN提供法兰型及四方型两种直线导轨，四方型直线导轨分H型与L型，L型为H型之低组装式直线导轨，其组合高度与法兰型直线导轨一致。

HG系列精度等级.
HG系列直线导轨的精度，分为普通、高、精密、超精密、超高精密级共五级，客户可依设备精度需求选用精度。

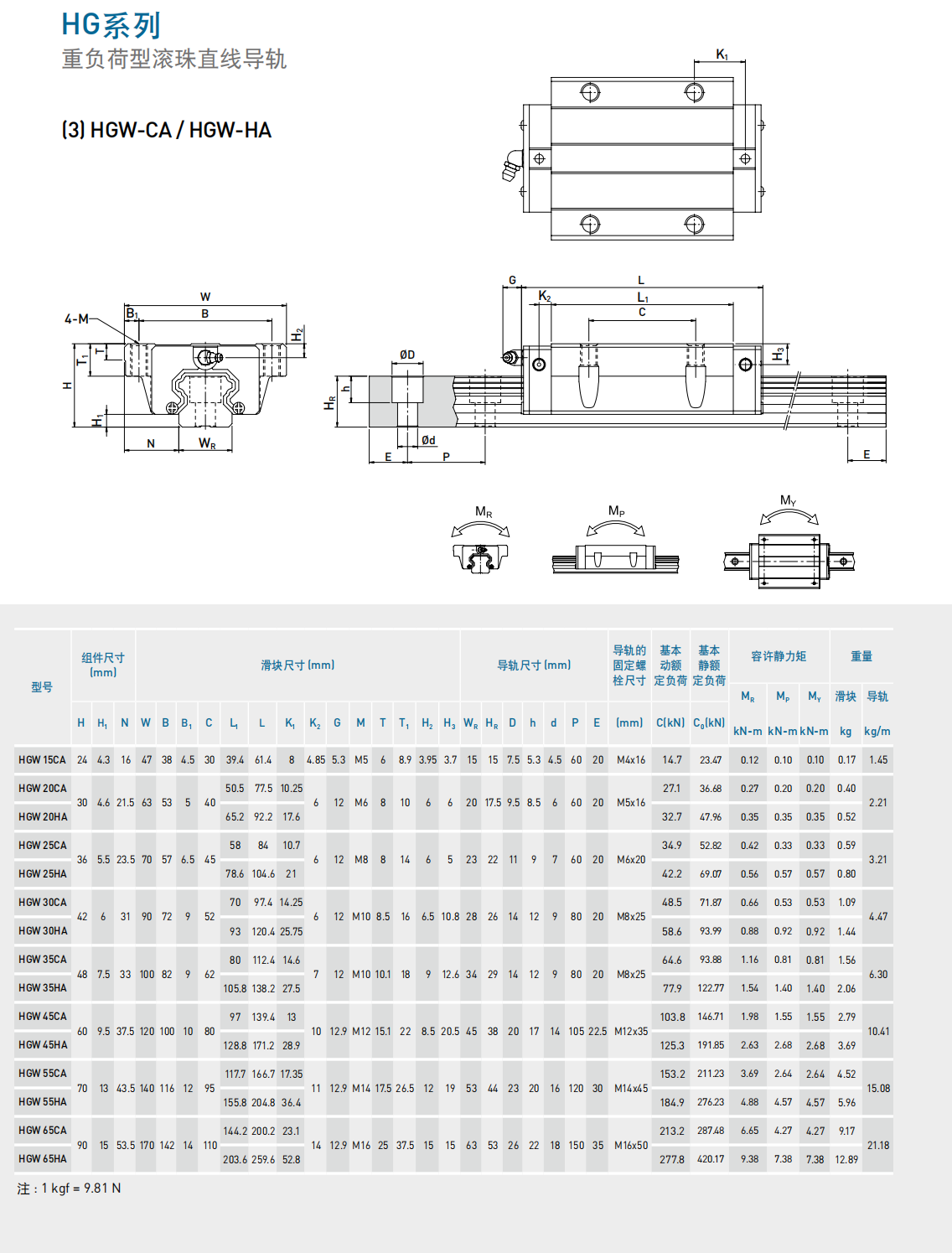

上银导轨HGW25CA

一：上银导轨类别、适用范围及特点：

1.HG系列：HGH、HGL、HGW
特点：HG系列直线导轨，为四列式单圆弧牙型接触直线导轨，同时整合最佳化结构设计的超重负荷精密直线导轨，相较于其它的直线导轨提升了负荷与刚性能力； 具备四方向等负载特色,及自动调心的功能，可吸收安装面的装配误差，满足高精度的要求。高速度,高负荷,高刚性与高精度化概念已成为未来全世界工业产品发 展的趋势。
适用：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床 、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。

2.EG系列：EGH、EGW
特点：：EG系列使用四列钢珠承受负荷设计，使其具备高刚性,高负荷的特性，同时具备四方向等负载特色,及自动调心的功能，可吸收安装面的装配误差，满足高精度的要求。加上降低组合高度及缩短滑块长度，非常适合高速自动化产业机械及空间要求的小型设备使用。
适用：产业自动化机器、半导体机械、雷射雕刻机、包装机器。

3.MG系列：MGN、MGW
MGN特点 ：
（1）体积小、轻量化，特别适合小型化设备使用。
（2）滑块、导轨材质提供不锈钢及合金钢两种。不锈钢材质的直线导轨，包含滑块、导轨及其它金属配件，如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。
（3）采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。
（4）有钢珠保持器设计，在精度允许下具备互换性。

MGW(宽幅)特点 ：
（1）加宽导轨的设计，大幅提升力矩负荷能力,可单轴使用。
（2）哥德型四点接触设计,可承受各种方向的负荷并具有高刚性的特点。
（3）滑块装有微小型保持钢丝,取下滑块钢珠也不会脱落。
（4）导轨、滑块及所有金属配件均采用不_钢材质,具抗腐蚀的特性。
适用：印表机、机器手臂、电子仪器设备、半导体设备、印刷电路板IC组装设备 、医疗设备 、机器手臂 、精密测量仪器 、办公室自动化设备 、其它小型直线滑动装置

4.RG系列：RGH、RGW特点 ：
（1）RG系列HIIWN直线导轨以滚柱型滚动体取代了钢珠，為实现超高刚性与超重负荷能力而设计；透过滚动体与滑轨与滑块的线接触方式，让滚动体在承受 高负荷时仅仅形成微量的弹性变形，更藉由45度的接触角度的设计，让整体线性滑轨达到四方向等高刚性、等高负荷能力的特性表现。透过超高刚性的实现，可大 幅提升加工精度，达到高精度的诉求；由於超重负荷的特性，进而延长线性滑轨的使用寿命。

（2）RG系列HIWIN直线导轨分為非互换性及互换性型两种线性滑轨，两者规格尺寸相同，主要差异点在於互换性型之滑块、滑轨可单出互换使用，较便利， 但其组合精度无法达到非互换性型之超高精度，不过由於HIWIN在製造上有良好的尺寸控制及严格的品质要求，互换性型之组合精度目前已达到一定的水準，对 不需配对安装线性滑轨的客户而言，是一项很好的选择。线性滑轨的產品规格型号主要标明线性滑轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对產 品的确认。
（3）高刚性、高负荷承载、在相同负荷的要求下，相较于滚珠线轨可有较小的体积，可均匀承受高扭力的能力
适用：CNC加工机、重切屑加工机、CNC磨床、射出成型机、放电加工机、线切割机、大型龙门机床。

5.Q1系列：
适用：适用于高速、静音与低发尘需求的电子产业。

二：上银导轨135个型号大全：

HG系列：71个型号
1.HGH15CA、HGH20CA、HGH25CA、HGH30CA、HGH35CA、HGH45CA、HGH55CA、HGH65CA
2.HGH20HA、HGH25HA、HGH30HA、HGH35HA、HGH45HA、HGH55HA、HGH65HA
3.HGL15CA、HGL25CA、HGL30CA、HGL35CA、HGL45CA、HGL55CA
4.HGL25HA、HGL30HA、HGL35HA、HGL45HA、HGL55HA
5.HGW15CA、HGW20CA、HGW25CA、HGW30CA、HGW35CA、HGW45CA、HGW55CA、HGW65CA
6.HGW20HA、HGW25HA、HGW30HA、HGW35HA、HGW45HA、HGW55HA、HGW65HA
7.HGW15CB、HGW20CB、HGW25CB、HGW30CB、HGW35CB、HGW45CB、HGW55CB、HGW65CB
8.HGW20HB、HGW25HB、HGW30HB、HGW35HB、HGW45HB、HGW55HB、HGW65HB
9.HGW15CC、HGW20CC、HGW25CC、HGW30CC、HGW35CC、HGW45CC、HGW55CC、HGW65CC
10.HGW20HC  HGW25HC  HGW30HC  HGW35HC  HGW45HC  HGW55HC  HGW65HC

EG低组装系列：24个型号
1.EGH15SA、EGH20SA、EGH25SA、EGH30SA
2.EGH15CA、EGH20CA、EGH25CA、EGH30CA
3.EGW15SA、EGW20SA、EGW25SA、EGW30SA
4.HGW15CA、EGW20CA、EGW25CA、EGW30CA
5.EGW15SB、EGW20SB、EGW25SB、EGW30SB
6.EGW15CB、EGW20CB、EGW25CB、EGW30CB

MGN微型系列：8个型号
MGN普通微小型标准、加长

1. MGN7C  MGN9C  MGN12C  MGN15C
2. MGN7H  MGN9H  MGN12H  MGN15H
MGW微型加宽系列：8个型号
MGW微型加宽标准、加长

1.MGW7C、MGW9C、MGW12C、MGW15C
2.MGW7H、MGW9H、MGW12H、MGW15H

RG滚柱式系列：24个型号
1.RGH25CA、RGH30CA、RGH35CA、RGH45CA、RGH55CA、RGH65CA
2.RGH25HA、RGH30HA、RGH35HA、RGH45HA、RGH55HA、RGH65HA
3.RGW25CC、RGW30CC、RGW35CC、RGW45CC、RGW55CC、RGW65CC
4.RGW25HC、RGW30HC、RGW35HC、RGW45HC、RGW55HC、RGW65HC

三：上银直线导轨基本静额定负荷
(1)基本静额定负荷（C0）的定义
　　直线导轨在静止或运动中若承受过大的负荷，或受有很大冲击负荷时，会导致珠道接触面和钢珠产生局的永久变形；当永久变形量超过某一限度，将妨碍直线导 轨运动的平稳性。基本静额定负荷便是容许这个永久变形量的极限负荷。依照定义：负荷的方向和大小不变的状态下，在受到最大应力接触面处，钢珠与珠道表面的 总永久变形量恰为钢珠直径万分之一的静止负荷。
　　基本静额定负荷的数值详列于各规格尺寸表中；使用者可参照表格选用适合的直线导轨，但必须注意的是被选用的直线导轨在运行中所受的最大静负荷不可超过其基本静额定负荷。
（2）容许静力矩（M0）的定义
　　当滑块中受到最大应力的钢珠达到上述定义之静额定负荷时，此时滑块所承载之力矩称为静额定力矩。在直线导轨运动中是以MR、MP、PY这三个方向来定义
（3）静安全系数
　当直线导轨使用在慢速运动或作动频率不高的状况下，需考虑静安全系数。根据不同的使用状况，计算静负荷必须考虑不同的安全系数，尤其是当导轨受有冲击性负荷时，需要取用较大的安全系数。
　　fSL=C0/P或是fsm=M0/M
　　fSL：静安全系数
　　fSM：静安全系数（力矩负荷）
　　C0：基本静额定负荷（kN）
　　M0：容许静力矩（kN?m）
　　P：工作负荷（kN）
　　M：静力矩负荷（kN?M）
2.基本动额定负荷
（1）基本动额定负荷（C）的定义
　基本动额定负荷用于直线导轨承受负荷并作滚动运动时的寿命计算。其定义是在负荷的方向和大小不变的状态下，直线导轨的额定寿命为50km时的最大负荷，此值详列于各规格尺寸表中，使用者可借由此值预先估算出选用之直线导轨的额定寿命。

四：上银直线导轨寿命：
1.寿命
　　当直线导轨承受负荷并作运动时，珠道表面与钢珠因不断地受到循环应力的作用，一但到达滚动疲劳的临界值，接触面就会开始产生疲劳破损，并在分表面发生 鱼鳞状薄片的剥落现象，此种现象叫做表面剥离。寿命的定义即为珠道表面及钢珠因材料疲劳产生表面剥离时为止的总运行距离。

2.额定寿命
　　直线导轨的寿命，具有很大的分散性，即使同一批制造的产品，在相同的运动状态下使用，寿命也会有所不同；这大多归咎于材料本身在疲劳特性上固有的变 化。因此为定义直线导轨的寿命，一般以额定寿命为基准；其定义是：以一批同样的产品，逐个在相同的条件及额定负荷下运行，其中90%未曾发生表面剥离现象 而能达到的总运行距离。

3.寿命的计算
　直线导轨的寿命会因实际承受工作负荷而不同，可以选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。
4.寿命系数
（1）硬度系数（fh）
直线导轨的珠道接触表面硬度要求在一定的硬化深度之硬度为HRC58-62，倘若硬度值无法达到要求的水准，将会降低直线导轨的额定负荷及使用寿命，此时动、静额定负荷为尺寸表列值再乘以对应的硬度系数。HIWIN出厂之前直线导轨硬度要求皆为HRC58以上，故fh为1
（2）温度系数（ft）
系统温度会对直线导轨的材质有影响，当温度高于100°C时直线导轨的额定负荷及使用寿命将会降低，此时动、静额定负荷为尺寸表列值再乘以对应的温度系数。由于有些配件是塑胶材质较不耐高温，故建议使用温度应低于100°C。
（3）负荷系数（fw）
作用于直线导轨的负荷，除装置本身自重、起动停止时的惯性负荷及因悬置而产生的力矩负荷外，还有因运动伴随而来的震动及冲击负荷，此种型式的负荷并不容易算出，根据经验依负荷状况及使用速度，建议将计算负荷值再乘以对应的负荷系数。

五：上银直线导轨与其它牌子导轨的区别：
1.定位精度高 　　
使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。 　　

2.磨耗少能长时间维持精度 　　
传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。 　　
3.适用高速运动且大幅降低机台所需驱动马力 　　
由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。且因其摩擦产生的热较小，可适用于高速运行。 　　

4.可同时承受上下左右方向的负荷 　　
由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。 　　

5.组装容易并具互换性 　　
组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。传统的滑动导引，则须对运 行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。 　　

6.润滑构造简单 　　
滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。 　

线性滑轨维护注意事项

1. 线性滑轨的标准产品在出货前已将良质的润滑剂(润滑油或锂皂基油脂)封入滑块内，在装用并试运转之后、于正式运转之前，请再次对滑块进行润滑作业，润滑时请使用相同锂皂基的润滑剂。
2. 线性滑轨的标准产品在出货前，滑轨表层四周已涂佈防鏽油；安装时，若有清洗滑轨的动作，请于机台设备完装时，再次将滑轨表面四周涂佈一层适当的润滑油(请使用相容之润滑剂)。
3. 因为线性滑轨的滑块係由许多塑胶材质零件组成，清洁时请避免以有机溶剂接触或浸泡这些零件，以免造成产品损坏。
4. 异物进入滑块内是造成滑块故障与损坏的原因之一，应注意予以避免。
5. 任意拆解线性滑轨的零配件有可能造成异物进入滑块或降低线性滑轨的精度，请勿任意拆解线性滑轨。
6. 不当的倾斜线性滑轨可能造成滑块因自重而滑出滑轨，请在移动线性滑轨时保持线性滑轨为水平状态。
7. 线性滑轨摔落或撞击会损伤正常功能，请避免让线性滑轨产生不当的摔落或撞击。
8. 使用于特殊环境，请使用适当的表面处理或与HIWIN联络。
9. 自润式线性滑轨(E2 type)可容许的环境温度范围为-10℃~60℃；静音式线性滑轨(Q1 type)可容许的环境温度范围为-10℃~80℃；而金属端盖式线性滑轨(SE type)可容许的最高环境温度为150℃。除此之外，一般线性滑轨可容许的最高环境温度为100℃。
10. 其他详细说明请参阅技术型录。如有其他疑问或使用上的问题，请与HIWIN联络。

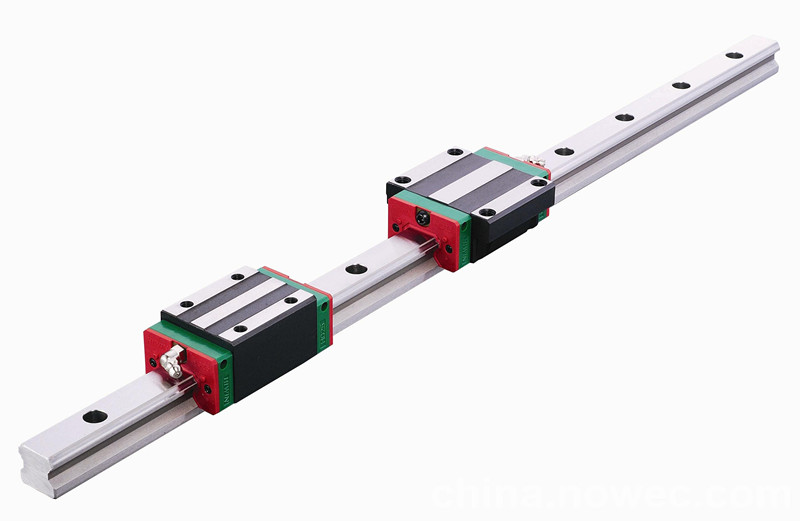

产品名称：上银导轨
高精度 高负载能力
高刚性 高可靠度
全密封防尘 运动平顺
低噪音 互换性
安装容易 价格合理

HG系列  EG系列  MG系列  RG系列  E2系列  Q1系列  金属端盖式  PG系列  WE系列

产品价格：电话咨询或面议
公司地地：东莞
联系我们：吴先生 18825529040

销售部门简介：
东莞市百家电子商务有限公司专业经营知名品牌直线导轨、滑块等，台湾上银直线导轨知名品牌，品种齐全，质优价廉。公司产品适用于各种自动化机械、木工机械、搬运机械、磨床、铣床、车床、钻床等等领域。承诺：我司所售进口产品，均原装进口，假一赔十！公司备有大量的现货库存，品种齐全、品质优良， 公司一贯秉着质量至上、信誉第一、服务周到、价格合理的宗旨。

东莞市百家电子商务有限公司经过多年的努力与发展，拥有一批专业的技术人员，产品销往全国各行各业，已成为国内机电经销行业发展领头的企业。"质量至上,信誉第一"是我司全体员工服务宗旨,愿与您携手一道共同成长，相伴一生. 我司为台湾HIWIN集团授权大陆代理,销售直线导轨。{“百家传动”不断学习，努力开拓，以质量、信誉为本，以不断发展为动力，以为社会服务为目标,为您提供优质的服务。 }我公司宗旨：我们提供的不只是传动产品 ，我们还为您提供更高附加值的关联技术整合 * 我们团队的不断努力，都是为了您的工作优化创新，发展进步，百家团队全体成员随时恭候各位同仁光临我司、参观指导。
六：上银导轨简介
上银是有台湾大银微系统股份有限公司生产。品牌：HIWIN HIWIN 源自Hi-Tech Winner的缩写，用意是With us, you are a hi-tech winner。 意即客户使用HIWIN的线性传动产品而创新价值、增强竞争力，成为市场赢家；当然也有自我期许成为创新科技的赢家。 HIWIN在中国、美国、日本及欧体等具有工业基础的34个国家，完成商标注册登记，并且持续推广运用，如今HIWIN已是世界知名品牌之一。上银导轨， 也叫HIWIN导轨，是上银科技股份有限公司的产品， 成立于1989年10月，创办人卓永财董事长，集团员工约3442人，全球营运总部在台湾的台中市，海外子公司分布在德国，美国，日本，瑞士，捷克，法 国，以色列等，研发中心设在台湾台中市，日本东京，德国欧芬堡，俄国莫斯科，以色列，全世界传动控制产品最完整的专业制造者. 上银导轨在大陆市场导轨界占了好大的市场，是性价比好高的导轨，东莞市百家精密传动有限公司专业代理上银导轨，欢迎广大客户来电咨询.上银是有台湾大银微 系统股份有限公司生产。品牌：HIWIN HIWIN 源自Hi-Tech Winner的缩写，用意是With us, you are a hi-tech winner。 意即客户使用HIWIN的线性传动产品而创新价值、增强竞争力，成为市场赢家；当然也有自我期许成为创新科技的赢家。 HIWIN在中国、美国、日本及欧体等具有工业基础的34个国家，完成商标注册登记，并且持续推广运用，如今HIWIN已是世界知名品牌之一。
