HIWIN产品系列

为服务客户因应其对产品多样性的需求，除了适用一般工具机产业的HG系列外，更研究开发出较适合自动化产业的EG系列以及适合于单轴设备使用的WE/QW系列;且研究开发出适合高刚性需求产业的RG/QR系列及微小型机械半导体产业适用之MGN/MGW系列;并针对高科技产业研究开发出具有高速、宁静、低发尘需求的QH/QE系列产品。

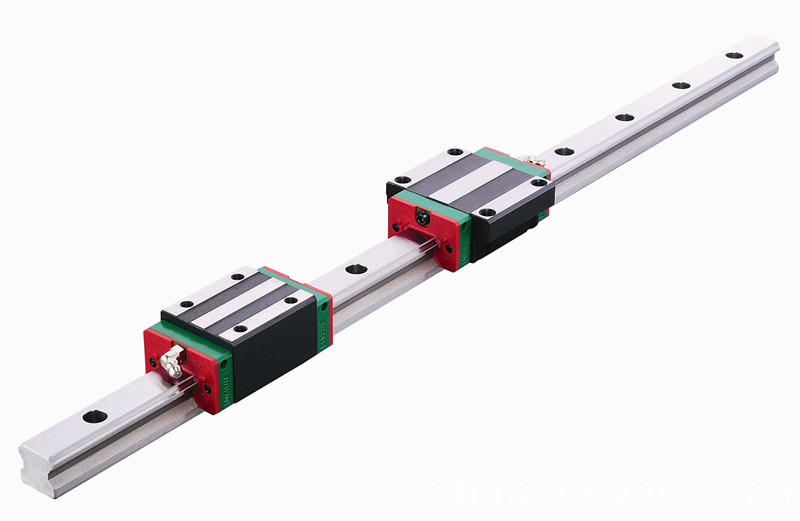

HG系列-重负荷型滚珠直线导轨

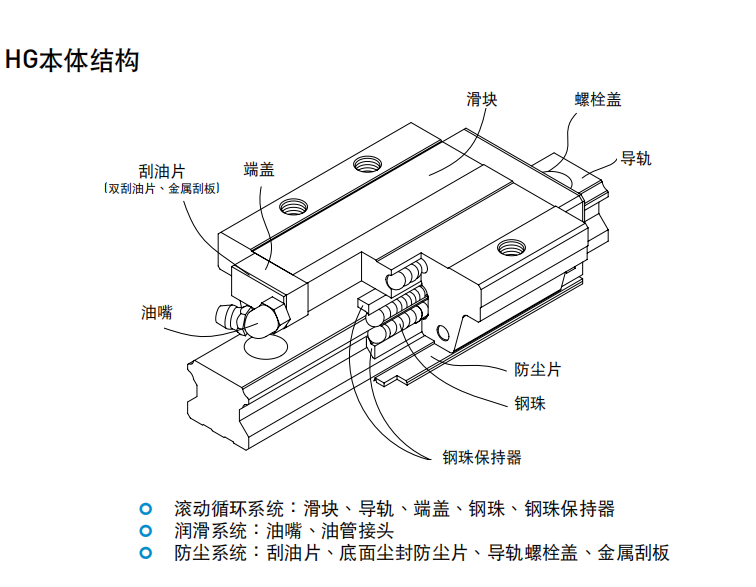

HG系列直线导轨，为四列式单圆弧牙型接触直线导轨，同时整合最佳化结构设计之超重负荷精密直线导轨，相较于其他之直线导轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，HIWIN四列式超重负荷直线导轨，即为基于此理念开发之产品。

HG系列直线导轨特点

（1)自动调心能力
来自圆弧沟槽的DF[45°-45°]组合，在安装的时候，借由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而得到高精度稳定的平滑运动。

(2)具有互换性
由于对生产制造精度严格管控，直线导轨尺寸能维持在-定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块， 亦可分开储存导轨及滑块，以减少储存空间。

(3)所有方向皆具有高刚性
运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。

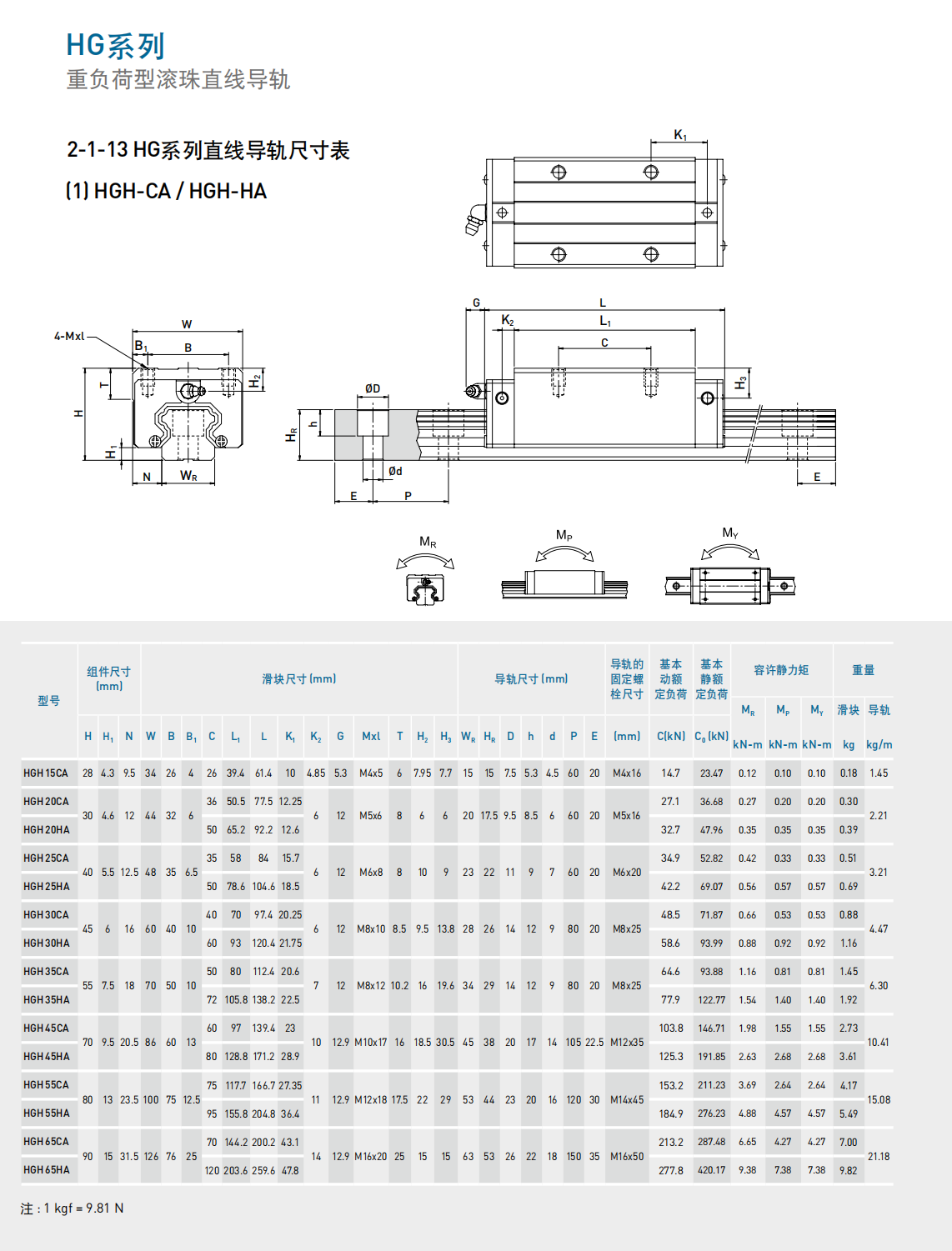

产品规格说明

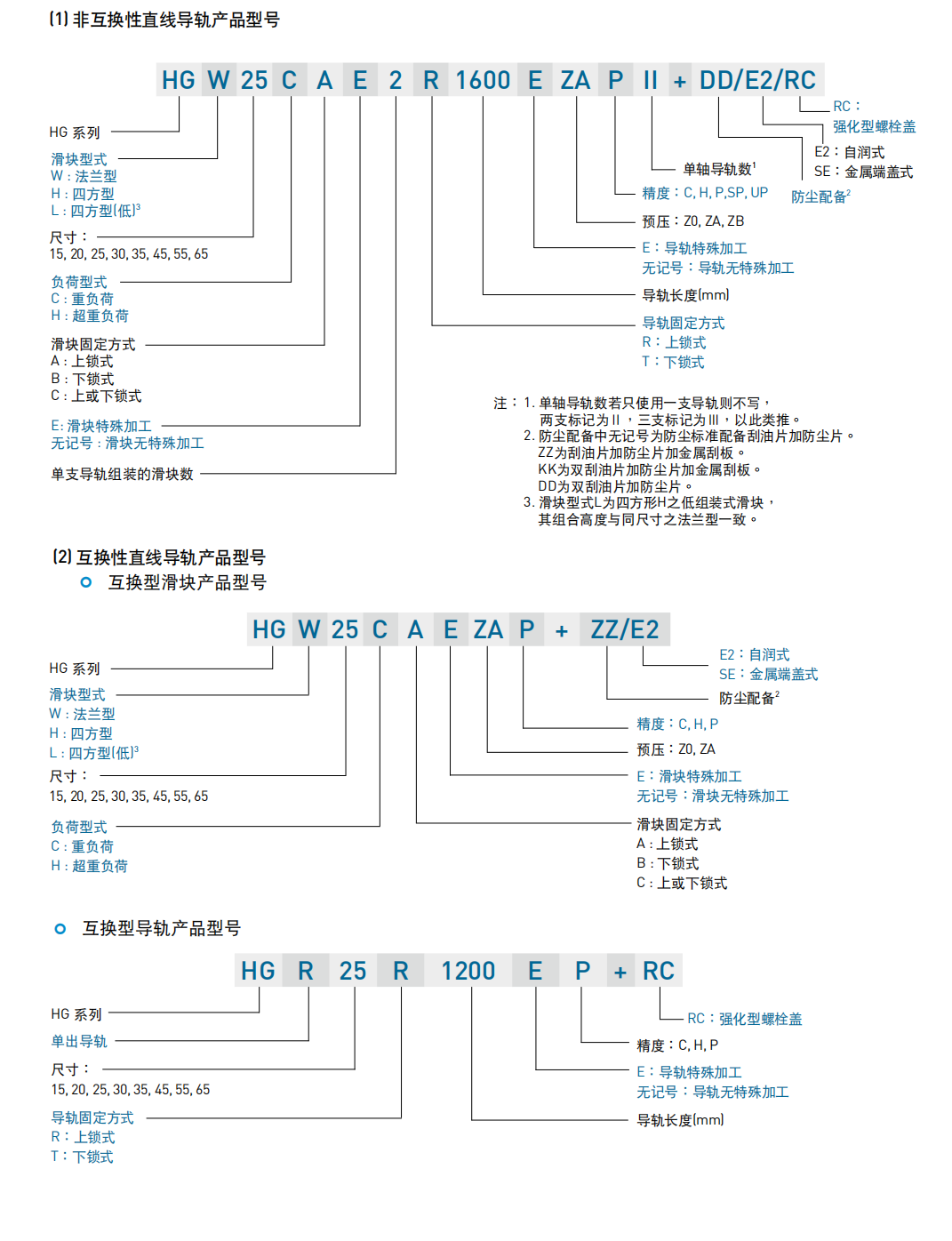

HG系列分为非互换性及互换性型两种线性滑轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之超高精度，不过由于HIWIN在製造上有良好的尺寸控制及严格的品质要求，互换性型之组合精度目前已达到一定的水准，对不需配对安装线性滑轨的客户而言，是一项很好的选择。线性滑轨的产品规格型号主要标明线性滑轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。

HG系列型式
(1)滑块型式
HIWIN提供法兰型及四方型两种直线导轨，四方型直线导轨分H型与L型，L型为H型之低组装式直线导轨，其组合高度与法兰型直线导轨一致。

HG系列精度等级.
HG系列直线导轨的精度，分为普通、高、精密、超精密、超高精密级共五级，客户可依设备精度需求选用精度。



HGH65CA滑块,HIWIN上银导轨加工中心除具有直线插补和圆弧插补功能外，还具有各种加工固定循环、刀具半径自动补偿、刀具长度自动补偿、加工过程图形显示、人机对话、故障自动诊断、离线编程等功能。



上银导轨是一种滚动导引，它由钢珠在滑块与滑轨之间作无限滚动循环，使得负载平台能沿着滑轨轻易的以高精度作线性运动，其摩擦系数可降至传统滑动导引的1/50，使之能轻易地达到μm级的定位精度。滑块与滑轨间的末制单元设计，使得线形滑轨可同时承受上下左右等各方向的负荷，专利的回流系统及精简化的结构设计让上银直线导轨有更平顺且低噪音的运动。



① HG系列－ 四列式超重负荷 （LG系列-两列式）

用途：机械加工中心，CN车床，磨床，精密加工 机，重型切削机床，大理石切割机，橡塑胶机械，自动化装置，运输设备，量测仪器



② EG系列－ 四列式中负荷 （AG系列-两列式）

用途：自动化装置，高速运输设备，精密量测仪器，半导体设备，木工机械



③ MG系列－ 两列式轻负荷小型线性滑轨

用途：小型化设备，医疗设备，IC制造设备，X-Y工作台



④ QE系列－ 自润式线性滑轨

   QH系列静音式直线导轨

   WE系列-宽型直线导轨，国内一般不备货，货期45-70天。



⑤ IG系列－ 智慧型线性滑轨（线性导轨与位置测量器的线性导轨模组，可提供线性导引及位置回馈的功能）



上银直线导轨特性：



1 整合线性导轨及编码器于一体，大幅增加空间效益。



2兼具线性导轨高刚性及磁性编码器高精度的优点。



3内藏式尺身及感应读头，不易受外力破坏。



4讯号感应属非接触性，产品寿命长。



5可做长距离的量测（磁性尺身部份可达32M）。



6量测特性，不因含油、水、粉尘及切削屑的恶劣工作环境而改变；另对震动、噪章、高温的环境亦可胜任。



7解析度佳。



8安装容易。



因公司产品分类众多，产品型号规格等大部分需根据客户的需要求来定制加工。不同型号及不同长度的产品价格均有所差异。东莞市博仕精密传动科技有限公司主营代理各种台湾HIWIN上银导轨及上银滑块，HG高组装上银导轨、EG低组装上银导轨、RG滚柱式上银导轨等机电设备，电话：13556758083

上银导轨分类：HG系列、EG系列、RG系列、MG系列

HG系列型号：

1.HGH15CA、HGH20CA、HGH25CA、HGH30CA、HGH35CA、HGH45CA、HGH55CA、HGH65CA

2.HGH20HA、HGH25HA、HGH30HA、HGH35HA、HGH45HA、HGH55HA、HGH65HA

3.HGL15CA、HGL25CA、HGL30CA、HGL35CA、HGL45CA、HGL55CA

4.HGL25HA、HGL30HA、HGL35HA、HGL45HA、HGL55HA

5.HGW15CA、HGW20CA、HGW25CA、HGW30CA、HGW35CA、HGW45CA、HGW55CA、HGW65CA

6.HGW20HA、HGW25HA、HGW30HA、HGW35HA、HGW45HA、HGW55HA、HGW65HA

7.HGW15CB、HGW20CB、HGW25CB、HGW30CB、HGW35CB、HGW45CB、HGW55CB、HGW65CB

8.HGW20HB、HGW25HB、HGW30HB、HGW35HB、HGW45HB、HGW55HB、HGW65HB

9.HGW15CC、HGW20CC、HGW25CC、HGW30CC、HGW35CC、HGW45CC、HGW55CC、HGW65CC

10.HGW20HC  HGW25HC  HGW30HC  HGW35HC  HGW45HC  HGW55HC  HGW65HC

EG低组装系列型号：

1.EGH15SA、EGH20SA、EGH25SA、EGH30SA

2.EGH15CA、EGH20CA、EGH25CA、EGH30CA

3.EGW15SA、EGW20SA、EGW25SA、EGW30SA

4.EGW15CA、EGW20CA、EGW25CA、EGW30CA

5.EGW15SB、EGW20SB、EGW25SB、EGW30SB

6.EGW15CB、EGW20CB、EGW25CB、EGW30CB

MGN微型系列：

MGN普通微小型标准、加长

1. MGN7C  MGN9C  MGN12C  MGN15C

2. MGN7H  MGN9H  MGN12H  MGN15H

MGW微型加宽系列：

MGW微型加宽标准、加长

1.MGW7C、MGW9C、MGW12C、MGW15C

2.MGW7H、MGW9H、MGW12H、MGW15H

RG滚柱式系列：

1.RGH25CA、RGH30CA、RGH35CA、RGH45CA、RGH55CA、RGH65CA

2.RGH25HA、RGH30HA、RGH35HA、RGH45HA、RGH55HA、RGH65HA

3.RGW25CC、RGW30CC、RGW35CC、RGW45CC、RGW55CC、RGW65CC

4.RGW25HC、RGW30HC、RGW35HC、RGW45HC、RGW55HC、RGW65HC

上银直线导轨寿命：
1.寿命
 当直线导轨承受负荷并作运动时，珠道表面与钢珠因不断地受到循环应力的作用，一但到达滚动疲劳的临界值，接触面就会开始产生疲劳破损，并在分表面发生鱼鳞状薄片的剥落现象，此种现象叫做表面剥离。寿命的定义即为珠道表面及钢珠因材料疲劳产生表面剥离时为止的总运行距离。
2.额定寿命
　 直线导轨的寿命，具有很大的分散性，即使同一批制造的产品，在相同的运动状态下使用，寿命也会有所不同；这大多归咎于材料本身在疲劳特性上固有的变化。因 此为定义直线导轨的寿命，一般以额定寿命为基准；其定义是：以一批同样的产品，逐个在相同的条件及额定负荷下运行，其中90%未曾发生表面剥离现象而能达 到的总运行距离。
3.寿命的计算
　直线导轨的寿命会因实际承受工作负荷而不同，可以选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。
4.寿命系数
（1）硬度系数（fh）
直线导轨的珠道接触表面硬度要求在一定的硬化深度之硬度为HRC58-62，倘若硬度值无法达到要求的水准，将会降低直线导轨的额定负荷及使用寿命，此时动、静额定负荷为尺寸表列值再乘以对应的硬度系数。HIWIN出厂之前直线导轨硬度要求皆为HRC58以上，故fh为1
（2）温度系数（ft）
系统温度会对直线导轨的材质有影响，当温度高于100°C时直线导轨的额定负荷及使用寿命将会降低，此时动、静额定负荷为尺寸表列值再乘以对应的温度系数。由于有些配件是塑胶材质较不耐高温，故建议使用温度应低于100°C。
（3）负荷系数（fw）
作用于直线导轨的负荷，除装置本身自重、起动停止时的惯性负荷及因悬置而产生的力矩负荷外，还有因运动伴随而来的震动及冲击负荷，此种型式的负荷并不容易算出，根据经验依负荷状况及使用速度，建议将计算负荷值再乘以对应的负荷系数。

上银直线导轨与其它牌子导轨的区别：

1.定位精度高
  使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2.磨耗少能长时间维持精度
  传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。

3.适用高速运动且大幅降低机台所需驱动马力
  由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。且因其摩擦产生的热较小，可适用于高速运行。

4.可同时承受上下左右方向的负荷
  由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5.组装容易并具互换性
  组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。传统的滑动导引，则须对运 行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高 精密度的导引。

6.润滑构造简单
  滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。


线性滑轨维护注意事项

1. 线性滑轨的标准产品在出货前已将良质的润滑剂(润滑油或锂皂基油脂)封入滑块内，在装用并试运转之后、于正式运转之前，请再次对滑块进行润滑作业，润滑时请使用相同锂皂基的润滑剂。
2. 线性滑轨的标准产品在出货前，滑轨表层四周已涂佈防鏽油；安装时，若有清洗滑轨的动作，请于机台设备完装时，再次将滑轨表面四周涂佈一层适当的润滑油(请使用相容之润滑剂)。
3. 因为线性滑轨的滑块係由许多塑胶材质零件组成，清洁时请避免以有机溶剂接触或浸泡这些零件，以免造成产品损坏。
4. 异物进入滑块内是造成滑块故障与损坏的原因之一，应注意予以避免。
5. 任意拆解线性滑轨的零配件有可能造成异物进入滑块或降低线性滑轨的精度，请勿任意拆解线性滑轨。
6. 不当的倾斜线性滑轨可能造成滑块因自重而滑出滑轨，请在移动线性滑轨时保持线性滑轨为水平状态。
7. 线性滑轨摔落或撞击会损伤正常功能，请避免让线性滑轨产生不当的摔落或撞击。
8. 使用于特殊环境，请使用适当的表面处理或与HIWIN联络。
9. 自润式线性滑轨(E2 type)可容许的环境温度范围为-10℃~60℃；静音式线性滑轨(Q1 type)可容许的环境温度范围为-10℃~80℃；而金属端盖式线性滑轨(SE type)可容许的最高环境温度为150℃。除此之外，一般线性滑轨可容许的最高环境温度为100℃。
10. 其他详细说明请参阅技术型录。如有其他疑问或使用上的问题，请与HIWIN联络。
