HIWIN产品系列

为服务客户因应其对产品多样性的需求，除了适用一般工具机产业的HG系列外，更研究开发出较适合自动化产业的EG系列以及适合于单轴设备使用的WE/QW系列;且研究开发出适合高刚性需求产业的RG/QR系列及微小型机械半导体产业适用之MGN/MGW系列;并针对高科技产业研究开发出具有高速、宁静、低发尘需求的QH/QE系列产品。

直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。与传统的滑动导引相较，滚动导引的摩擦系数可降低至原来的1/50，由于起动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能配合滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。


一、基本资料

HIWIN直线导轨优点及特点

优点

1：定位精度高
使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动.摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2：磨耗少能长时间维持精度
传统的滑动导引，无可避免的会因油膜逆流作用造成平台运动精度不良，且因运动时润滑不充份，导致运行轨道接触面的磨损↑严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。

3：适用高速运动且大幅降低机台所需驱动马力
由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量n且因其摩擦产生的热较小，可适用于高速运行。

4：可同时承受上下左右方向的负荷
由于直线导轨特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5：组装容易并具互换性
组装时只要铣削或研磨床台，上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必需再铲花--次。直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

6：润滑构造简单
滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。

选用准则

一：使用条件设定
①应用之设备        ②行程
③内部空间之限制    ④运行速度 、加速度
⑤精度之要求        ⑥运行速度 、加速度
⑦刚性之要求        ⑧使用频率
⑨负荷方式          ⑨要求寿命年限


二：选用系列产品

HG系列:磨床、铣床、车床、钻床、综合加工机、放电加工机、鏞床、线切割机、
 精密量测仪器、木工机器、搬运机器、运送装置。

EG系列 :产业自动化机器、 半导体机械、镭射雕刻机、包装机器。

QE/QH系列: 精密量测仪器、半导体机械、产业自动化机器、镭射雕刻机，可泛应
 用于具有高速、宁静、低发尘需求的高科技产业。

WE/QW系列:自动化装置、运输设备、精密量测仪器、半导体设备、塑料瓶注拉吹设备、单轴机器人机械手臂、需单轴承受力矩的设备。

MG系列:印表机、机器手臂、电子仪器设备、半导体设备

RG/QR系列 : CNC加工机、重切屑加工机、CNC磨床、射出成型机、大型龙门机床




三：选用精度等级
C, H, P, SP. UP等级视设备精度要求而定


HIWIN  MG系列 微小型线性滑轨

特徵
MGN
体积小、轻量化，特别适合小型化设备使用。 滑块、滑轨材质提供不锈钢及一般钢两种。不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。 採用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。 有钢珠保持器设计，在精度允许下具备互换性。

MGW(宽幅)
加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。 哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。 滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。

应用
半导体製造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置


产品规格说明
非互换性型及互换性型两种线性滑轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之精度需求，不过由于HIWIN在製造上有良好的尺寸控制及严格的品质要求，互换性型之组合精度目前已达到一定的水准，对不需配对安装线性滑轨的客户而言，是一项很好的选择。产品型号主要标明系列、尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。




HIWIN产品系列

为服务客户因应其对产品多样性的需求，除了适用一般工具机产业的HG系列外，更研究开发出较适合自动化产业的EG系列以及适合于单轴设备使用的WE/QW系列;且研究开发出适合高刚性需求产业的RG/QR系列及微小型机械半导体产业适用之MGN/MGW系列;并针对高科技产业研究开发出具有高速、宁静、低发尘需求的QH/QE系列产品。

IWIN MG系列 微小型线性滑轨
特徵
MGN
体积小、轻量化，特别适合小型化设备使用。 滑块、滑轨材质提供不锈钢及一般钢两种。不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。 採用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。 有钢珠保持器设计，在精度允许下具备互换性。

MGW(宽幅)
加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。 哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。 滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。

MGN-O
体积小、轻量化，滑块主体的一部分採用了树脂材料，重量减少约20%，特别适合小型化设备使用。不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。採用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。有钢珠保持器设计，在精度允许下具备互换性。

MGW-O(宽幅)
加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。模组化迴流系统设计，採用树脂材料，重量减少约20%。哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。

应用
半导体製造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置

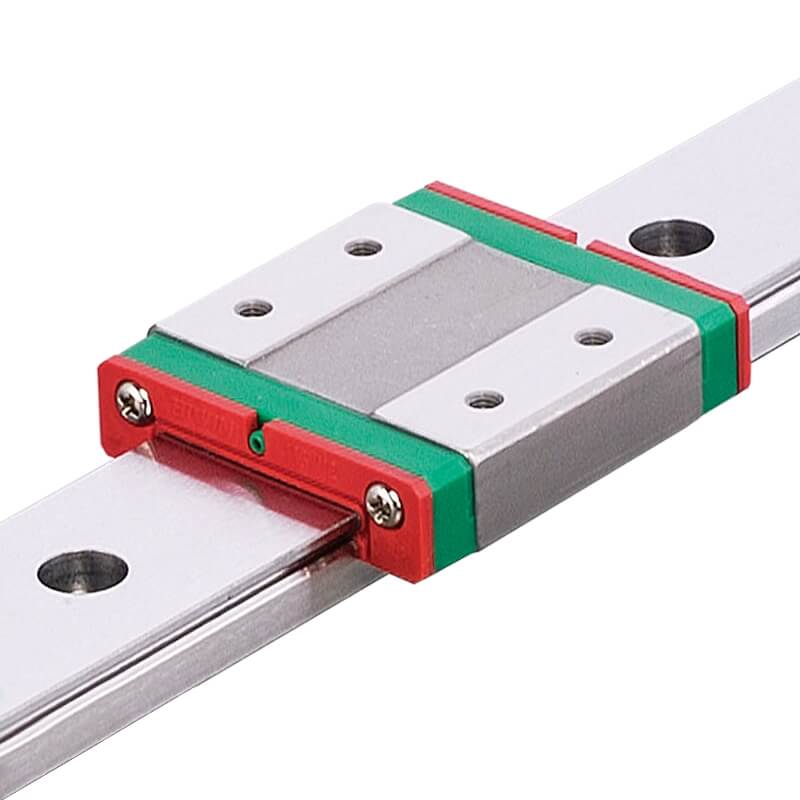

台湾上银MG系列微型系列直线滑块特点：

MGN9C/MG9H是上银系列小型线性滑轨，MGN9C/MGN9H设计体积孝轻量化，特别适合小型化设备使用。上银微型系列直线滑块、滑轨材质提供不锈钢及合金钢两种。上银直线导轨不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。MGN9C上银滑块有钢珠保器设计，在精度允许下具备互换性。

1:体积孝轻量化，特别适合小型化设备使用。
