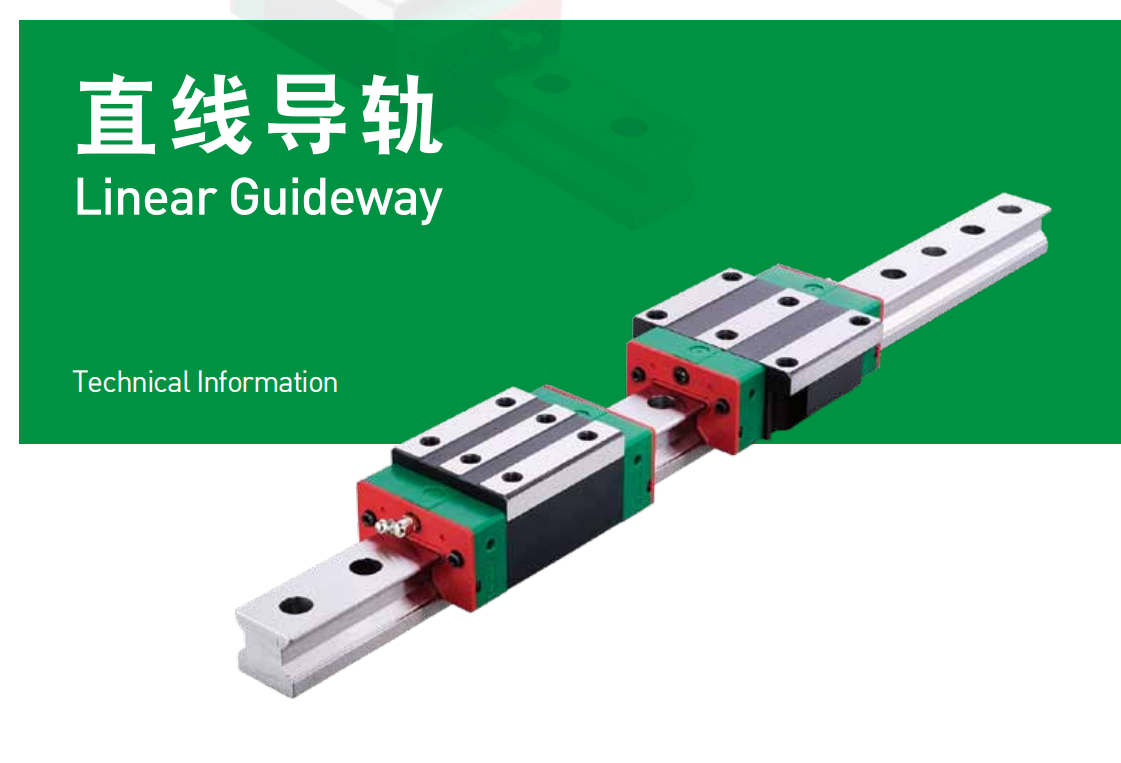

台湾上银直线导轨

HIWIN产品系列

为服务客户因应其对产品多样性的需求，除了适用一般工具机产业的HG系列外，更研究开发出较适合自动化产业的EG系列以及适合于单轴设备使用的WE/QW系列;且研究开发出适合高刚性需求产业的RG/QR系列及微小型机械半导体产业适用之MGN/MGW系列;并针对高科技产业研究开发出具有高速、宁静、低发尘需求的QH/QE系列产品。

直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。与传统的滑动导引相较，滚动导引的摩擦系数可降低至原来的1/50，由于起动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能配合滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。


QH系列产品规格说明
QH系列分为非互换性及互换性两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、导轨可单出互换使用，较便利，但其组合精度无法达到非互换型所拥有的超高精度等级。不过由于HIWIN在制造上有良好的尺寸控制及严格的品质要求， 互换性型之组合精度已达到一-定的水准，对不需配对安装直线导轨的客户而言，是一项很好的选择。
QH系列与HG系列导轨共用，客户无需为了选用静音式产品而重新设计安装尺寸，如此更加提升了QH系列的应

一、基本资料

HIWIN直线导轨优点及特点

优点

1：定位精度高
使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动.摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2：磨耗少能长时间维持精度
传统的滑动导引，无可避免的会因油膜逆流作用造成平台运动精度不良，且因运动时润滑不充份，导致运行轨道接触面的磨损↑严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。

3：适用高速运动且大幅降低机台所需驱动马力
由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量n且因其摩擦产生的热较小，可适用于高速运行。

4：可同时承受上下左右方向的负荷
由于直线导轨特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5：组装容易并具互换性
组装时只要铣削或研磨床台，上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必需再铲花--次。直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

6：润滑构造简单
滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。

选用准则

一：使用条件设定
①应用之设备        ②行程
③内部空间之限制    ④运行速度 、加速度
⑤精度之要求        ⑥运行速度 、加速度
⑦刚性之要求        ⑧使用频率
⑨负荷方式          ⑨要求寿命年限


二：选用系列产品

HG系列:磨床、铣床、车床、钻床、综合加工机、放电加工机、鏞床、线切割机、
 精密量测仪器、木工机器、搬运机器、运送装置。

EG系列 :产业自动化机器、 半导体机械、镭射雕刻机、包装机器。

QE/QH系列: 精密量测仪器、半导体机械、产业自动化机器、镭射雕刻机，可泛应
 用于具有高速、宁静、低发尘需求的高科技产业。

WE/QW系列:自动化装置、运输设备、精密量测仪器、半导体设备、塑料瓶注拉吹设备、单轴机器人机械手臂、需单轴承受力矩的设备。

MG系列:印表机、机器手臂、电子仪器设备、半导体设备

RG/QR系列 : CNC加工机、重切屑加工机、CNC磨床、射出成型机、大型龙门机床




三：选用精度等级
C, H, P, SP. UP等级视设备精度要求而定


HIWIN  MG系列 微小型线性滑轨

特徵
MGN
体积小、轻量化，特别适合小型化设备使用。 滑块、滑轨材质提供不锈钢及一般钢两种。不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。 採用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。 有钢珠保持器设计，在精度允许下具备互换性。

MGW(宽幅)
加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。 哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。 滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。

应用
半导体製造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置


产品规格说明
非互换性型及互换性型两种线性滑轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之精度需求，不过由于HIWIN在製造上有良好的尺寸控制及严格的品质要求，互换性型之组合精度目前已达到一定的水准，对不需配对安装线性滑轨的客户而言，是一项很好的选择。产品型号主要标明系列、尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认
上银直线导轨寿命:

1.寿命

当直线导轨承受负荷并作运动时，珠道表面与钢珠因不断地受到循环应力的作用，一但到达滚动疲劳的临界值，接触面就会开始产生疲

劳破损，并在分表面发生鱼鳞状薄片的剥落现象，此种现象叫做表面剥离。寿命的定义即为珠道表面及钢珠因材料疲劳产生表面剥离时为

止的总运行距离。

2.额定寿命

直线导轨的寿命，具有很大的分散性，即使同一批制造的产品，在相同的运动状态下使用，寿命也会有所不同; 这大多归咎于材料本

身在疲劳特性上固有的变化。因此为定义直线导轨的寿命，一般以额定寿命为基准; 其定义是: 以一批同样的产品，逐个在相同的条件

及额定负荷下运行，其中90%未曾发生表面剥离现象而能达到的总运行距离。

3 寿命的计算

直线导轨的寿命会因实际承受工作负荷而不同，可以选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。

4 寿命系数

(1) 硬度系数(fh)

直线导轨的珠道接触表面硬度要求在一定的硬化深度之硬度为HRC58-62，倘若硬度值无法达到要求的水准，将会降低直线导轨的额定负

荷及使用寿命，此时动、静额定负荷为尺寸表列值再乘以对应的硬度系数。HIWIN直线导轨硬度要求皆为HRC58以上，故h为1

(2) 温度系数(ft)

系统温度会对直线导轨的材质有影响，当温度高于100°C时直线导轨的额定负荷及使用寿命将会降低，此时动、静额定负荷为尺寸

表列值再乘以对应的温度系数。由于有些配件是塑胶材质较不耐高温，故建议使用温度应低于100°C。

(3) 负荷系数(fw)

作用于直线导轨的负荷，除装置本身自重、起动停止时的惯性负荷及因悬置而产生的力矩负荷外，还有因运动伴随而来的震动及冲击负

荷，此种型式的负荷并不容易算出，根据经验依负荷状况及使用速度，建议将计算负荷值再乘以对应的负荷系数。



上银直线导轨与其它牌子导轨的区别:

1.定位精度高

使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的

差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到以m级的定位精度。

2.磨耗少能长时间维持精度

传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重

影响精度。而滚动导引的磨耗非常小故机台能长时间维持精度。

3.适用高速运动且大幅降低机台所需驱动马力

由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机

台电力损耗里。且因其摩擦产生的热较小可适用于高速运行。

4 可同时承受上下左右方向的负荷

由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造

成机台运行精度不良。

5.组装容易并具互换性

组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密

度。传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次o 直线导轨具有互换性，可

分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

6.润滑构造简单

滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。

直线导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。

各系列型号：

EG低组装系列型号：

1.EGH15SA、EGH20SA、EGH25SA、EGH30SA

2.EGH15CA、EGH20CA、EGH25CA、EGH30CA

3.EGW15SA、EGW20SA、EGW25SA、EGW30SA

4.EGW15CA、EGW20CA、EGW25CA、EGW30CA

5.EGW15SB、EGW20SB、EGW25SB、EGW30SB

6.EGW15CB、EGW20CB、EGW25CB、EGW30CB
注意：EG15跟EG30上锁式轨道是有2种安装孔的，
EG15上锁式有R孔跟U孔，R孔是M3孔用M3的螺丝锁轨道，U孔是M4孔，用M4的螺丝锁轨道
EG30上锁式有R孔跟U孔，R孔是M6孔用M6的螺丝锁轨道，U孔是M8孔，用M8的螺丝锁轨道
U孔是常规使用，相对会仓库充足一点

HG系列型号：

1.HGH15CA、HGH20CA、HGH25CA、HGH30CA、HGH35CA、HGH45CA、HGH55CA、HGH65CA

2.HGH20HA、HGH25HA、HGH30HA、HGH35HA、HGH45HA、HGH55HA、HGH65HA

3.HGL15CA、HGL25CA、HGL30CA、HGL35CA、HGL45CA、HGL55CA

4.HGL25HA、HGL30HA、HGL35HA、HGL45HA、HGL55HA

5.HGW15CA、HGW20CA、HGW25CA、HGW30CA、HGW35CA、HGW45CA、HGW55CA、HGW65CA

6.HGW20HA、HGW25HA、HGW30HA、HGW35HA、HGW45HA、HGW55HA、HGW65HA

7.HGW15CB、HGW20CB、HGW25CB、HGW30CB、HGW35CB、HGW45CB、HGW55CB、HGW65CB

8.HGW20HB、HGW25HB、HGW30HB、HGW35HB、HGW45HB、HGW55HB、HGW65HB

9.HGW15CC、HGW20CC、HGW25CC、HGW30CC、HGW35CC、HGW45CC、HGW55CC、HGW65CC

10.HGW20HC  HGW25HC  HGW30HC  HGW35HC  HGW45HC  HGW55HC  HGW65HC


MGN微型系列：

MGN普通微小型标准、加长

1. MGN7C  MGN9C  MGN12C  MGN15C

2. MGN7H  MGN9H  MGN12H  MGN15H

MGW微型加宽系列：
MGW微型加宽标准、加长

1.MGW7C、MGW9C、MGW12C、MGW15C

2.MGW7H、MGW9H、MGW12H、MGW15H

RG滚柱式系列：

1.RGH25CA、RGH30CA、RGH35CA、RGH45CA、RGH55CA、RGH65CA

2.RGH25HA、RGH30HA、RGH35HA、RGH45HA、RGH55HA、RGH65HA

3.RGW25CC、RGW30CC、RGW35CC、RGW45CC、RGW55CC、RGW65CC

4.RGW25HC、RGW30HC、RGW35HC、RGW45HC、RGW55HC、RGW65HC


上银直线导轨寿命：
1.寿命
 当直线导轨承受负荷并作运动时，珠道表面与钢珠因不断地受到循环应力的作用，一但到达滚动疲劳的临界值，接触面就会开始产生疲劳破损，并在分表面发生鱼鳞状薄片的剥落现象，此种现象叫做表面剥离。寿命的定义即为珠道表面及钢珠因材料疲劳产生表面剥离时为止的总运行距离。
2.额定寿命
直线导轨的寿命，具有很大的分散性，即使同一批制造的产品，在相同的运动状态下使用，寿命也会有所不同；这大多归咎于材料本身在疲劳特性上固有的变化。因 此为定义直线导轨的寿命，一般以额定寿命为基准；其定义是：以一批同样的产品，逐个在相同的条件及额定负荷下运行，其中90%未曾发生表面剥离现象而能达 到的总运行距离。
3.寿命的计算
直线导轨的寿命会因实际承受工作负荷而不同，可以选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。
4.寿命系数
（1）硬度系数（fh）
直线导轨的珠道接触表面硬度要求在一定的硬化深度之硬度为HRC58-62，倘若硬度值无法达到要求的水准，将会降低直线导轨的额定负荷及使用寿命，此时动、静额定负荷为尺寸表列值再乘以对应的硬度系数。HIWIN出场之直线导轨硬度要求皆为HRC58以上，故fh为1
（2）温度系数（ft）
系统温度会对直线导轨的材质有影响，当温度高于100°C时直线导轨的额定负荷及使用寿命将会降低，此时动、静额定负荷为尺寸表列值再乘以对应的温度系数。由于有些配件是塑胶材质较不耐高温，故建议使用温度应低于100°C。
（3）负荷系数（fw）
作用于直线导轨的负荷，除装置本身自重、起动停止时的惯性负荷及因悬置而产生的力矩负荷外，还有因运动伴随而来的震动及冲击负荷，此种型式的负荷并不容易算出，根据经验依负荷状况及使用速度，建议将计算负荷值再乘以对应的负荷系数。

上银直线导轨与其它牌子导轨的区别：

1.定位精度高
  使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2.磨耗少能长时间维持精度
  传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。

3.适用高速运动且大幅降低机台所需驱动马力
  由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。且因其摩擦产生的热较小，可适用于高速运行。

4.可同时承受上下左右方向的负荷
  由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5.组装容易并具互换性
  组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。传统的滑动导引，则须对运 行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高 精密度的导引。

6.润滑构造简单
  滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。


线性滑轨维护注意事项

1. 线性滑轨的标准产品在出货前已将良质的润滑剂(润滑油或锂皂基油脂)封入滑块内，在装用并试运转之后、于正式运转之前，请再次对滑块进行润滑作业，润滑时请使用相同锂皂基的润滑剂。
2. 线性滑轨的标准产品在出货前，滑轨表层四周已涂布防锈油；安装时，若有清洗滑轨的动作，请于机台设备完装时，再次将滑轨表面四周涂佈一层适当的润滑油(请使用相容之润滑剂)。
3. 因为线性滑轨的滑块系由许多塑胶材质零件组成，清洁时请避免以有机溶剂接触或浸泡这些零件，以免造成产品损坏。
4. 异物进入滑块内是造成滑块故障与损坏的原因之一，应注意予以避免。
5. 任意拆解线性滑轨的零配件有可能造成异物进入滑块或降低线性滑轨的精度，请勿任意拆解线性滑轨。
6. 不当的倾斜线性滑轨可能造成滑块因自重而滑出滑轨，请在移动线性滑轨时保持线性滑轨为水平状态。
7. 线性滑轨摔落或撞击会损伤正常功能，请避免让线性滑轨产生不当的摔落或撞击。
8. 使用于特殊环境，请使用适当的表面处理或与HIWIN联络。
9. 自润式线性滑轨(E2 type)可容许的环境温度范围为-10℃~60℃；静音式线性滑轨(Q1 type)可容许的环境温度范围为-10℃~80℃；而金属端盖式线性滑轨(SE type)可容许的最高环境温度为150℃。除此之外，一般线性滑轨可容许的最高环境温度为100℃。
10. 其他详细说明请参阅技术型录。如有其他疑问或使用上的问题，请与HIWIN联络。


产品名称：上银直线导轨：
高精度 高负载能力
高刚性 高可靠度
全密封防尘 运动平顺
低噪音 互换性
安装容易 价格合理

HG系列  EG系列  MG系列  RG系列  E2系列  Q1系列  金属端盖式  PG系列  WE系列
产品价格：电话咨询或面议
