tbi滚珠花键是在一根轴上交叉开设了滚珠丝杠沟槽和滚珠花键沟槽的直线、旋转装置。并且滚珠丝杠和滚珠花键的螺母外圆上分别直接装入了专用支撑轴承。通过使螺母、花键母旋转或停止,只用一根轴就能够进行3种（旋转、直线和螺旋）形式的运动。滚珠花键轴旋转运动会因为花键轴的旋转变高与花键轴的固定频率接近产生共振而停止。因此，限制在不产生共振的程度来控制最高转数。超过共振点使用时，或在共振点附近使用时，则有必要在探讨花键轴的直径。

滚珠花键是利用装在花键外筒内的滚珠，在精密研磨的滚动沟槽中，一边作平滑滚动，一边作传递力矩，是具有划时代意义的直线运动系统。而且，与传统的构造不同，因为可以对单个花键外筒施加预压，所以，可在振动冲击负荷作用过大的地方，定位精度要求高的地方，以及需要高速运动性能的地方，发挥有效的作用。同时，即使代替直线滚珠衬套使用时，因在轴径相同情况下，滚珠花键所具有的额定负荷是直线滚珠衬套的十几倍，所以能使设计变得十分小巧。即使在悬臂负荷，力矩等作用的情况下，也可安全使用，而且寿命长。


滚珠花键结构：
TBI MOTION滚珠花键可分为圆法兰SLF型、圆筒SLT型、方法兰S0F型及圆简SOT型四种型式，因轴径的大小钢珠之接触路径又可分为2排(180 )(SLF/SLT6-20) (SOT/S0F8-25)和4排(70")(SLF/SLT25~50)，此外亦提供空心轴供选择使用。

滚珠花键的优点：
大负荷容量
滚珠的滚动沟槽采精密研磨成型，且采用哥德型40°角接触，因接触角度大，故在径向和扭矩方向都具有很大的负荷容量。

旋转方向零间隙
通过采用接触角度为40°的相对2 ~ 4排滚珠列，将花键轴与花键外筒结合，并可透过调整预压方式，使旋转方向的间隙可为零。

高度灵敏性
由于钢珠接触点采特殊之设计，除高刚性外更具灵敏性，并可降低能量之浪费。

高刚性
由于接触角大，故具有高刚性，并可视情况施加恰当的预压，所以能获得较高的扭矩刚性、力矩刚性。

装配简单
由于采用特殊之设计，即使将花键外筒从花键轴脱离，钢珠也不会脱落。 故而装配、保养、检查都很容易进行。


使用注意事项
处置
(1)请不要分解各部分，否则可能导致异物的进入或者功能的损失。
(2)花键外筒及花键轴倾斜后可能因为自身重量而落下，请加以注意。
(3)请不要让滚珠花键掉落或者敲击，否则可能导致划伤、破损。另外，受到了冲击时，即使外
观上看不见破损，却也可能导致功能上的损失。
(4)请注意防止垃圾、切屑等异物的进入。否则，可能导致钢珠循环部件的破损以及功能的损失。
(5)请避免在超过80℃的条件下使用。若要超过80℃使用时，请与TBI MOTION联系。
(6)因冷却剂的种类的不同，有时可能给产品的功能带来障碍。在冷却剂可能要进入花键外筒
内部的环境下使用时，请咨询TBI MOTION。
(7)垃圾、锯粉等异物附着时，请先行清洗后再重新注入润滑剂。
(8)在经常需要产生振动的场所、净室、真空、低温或高温等特殊环境下使用时，请事先咨询
TBIMITON。
(9)在有法兰的滚珠花键上要加工定位销孔等时，请与TBI MOTION联系。


润滑
(1)请仔细擦拭防锈油并注入润滑剂后再使用。
(2)请避免将性状不同的润滑剂混合在一起使用。
(3)在经常产生振动的场所、净室、真空、低温或高温等特殊环境下使用时，有可能无法使用通
常的润滑剂。详细情况请与TBI MOTION连系。
(4)使用特殊的润滑剂时，请事先与TBI MOTION连系。
(5)采用机油润滑时，有时很可能因安装方向的原因，润滑油无法到达。详细情况请与TBI
MOTION连系。
(6)润滑间隔因使用条件的不同而异。详细情况请与TBI MOTION连系。
储存
储存滚珠花键时，将它装入TBI MOTION指定的封套并于水平放置以避免高温、低温和高度潮
湿。




滚珠花键SL系列

SL 系列
滚珠花键－SL系列特色
SL系列分为现配型及单出型两种，两者的规格尺寸相同：

1. 现配型
由TBI MOTION原厂依客户订单裁切花键轴、装配花键外筒出货，其组装精度可达到精密级。

2. 单出型
花键轴、花键外筒则可单独出货，使用上较为便利，但组合精度无法达到精密级，而TBI MOTION在制程上仍有严格的品质控管，故单出型之精度目前已达到世界级的水准且装配容易，客户可自行备货加工组装，相当地容易。

应用
机械产业、自动代工业、半导体产业。


滚珠花键SLF
TBI MOTION的滚珠花键采用歌德型40°角接触由于接触角度大具有高刚性，在径向和扭矩方向都具有很大的负荷容量， SLF系列因为装配简单，适合用在支撑座上，能使用在宽度比较狭小的场合能完全地防止配合部分产生的旋转方向间隙。

SLF006
SLF008
SLF010
SLF013
SLF016
SLF020
SLF025
SLF030
SLF040
SLF050

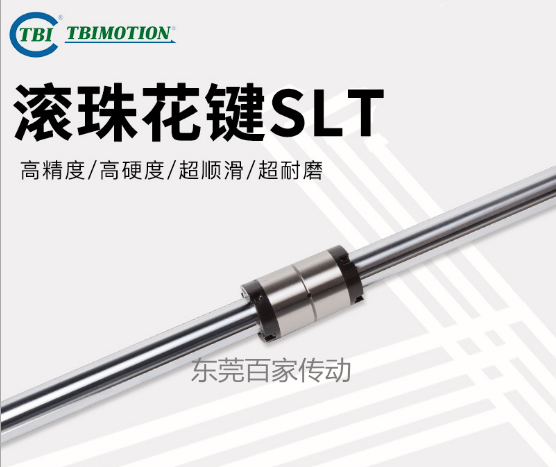

滚珠花键SLT

SLT系列具有大负荷容量、高刚性及高灵敏性，可以减少能量之浪费，且SLT的花键外筒为直筒型，在传递扭矩时将键敲入使用，是安装空间最小的型式之一。
滚珠花键SLT
SLT006
SLT0O8
SLT010
SLT013
SLT016
SLT020
SLT025
SLT030
SLT040
SLT050
